作者:崇貿科技發布日期:2021-09-11浏覽人數:7003
燒錄機設備圖片
很多人都了解電子設備制造需要用到芯片,但是有了芯片還不行,必須要給芯片燒錄程序,才能變成我們熟知的電子産品。那麽燒錄就會用到一個工具就燒錄器,燒錄器的升級版就是燒錄機。不知道燒錄機是什麽的朋友可以閱讀”燒錄機廠家“一文,文章中有詳細的燒錄機是什麽東西。市面上有很多燒錄機廠家,生産的産品也是各有差異,這裏就簡單的給大家介紹一下昂科燒錄機設備圖片,讓大家有個大概的了解。

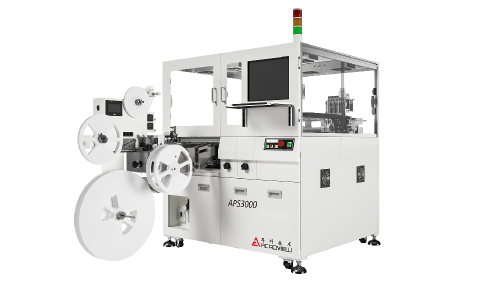

昂科APS3000全自動燒錄機(設備圖片)
▼

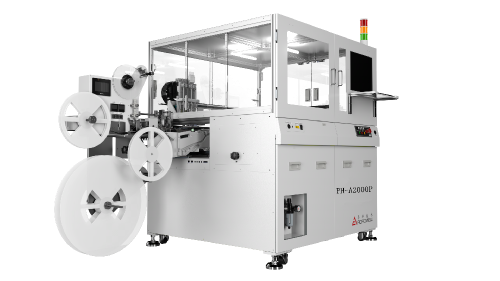

昂科PH-A2000全自動燒錄機(設備圖片)
▼

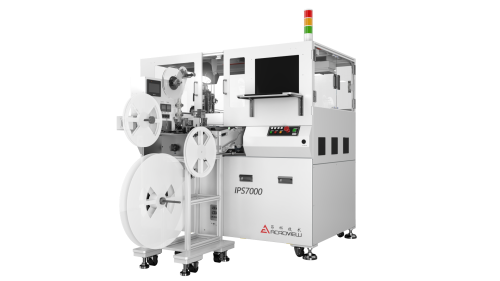

昂科IPS7000全自動燒錄機(設備圖片)
▼

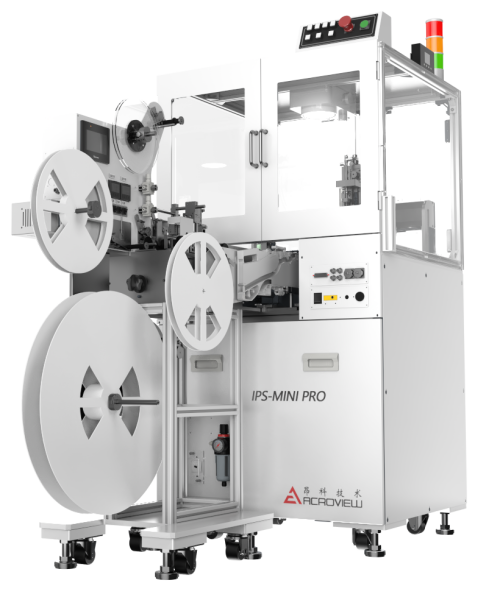

昂科IPS-MINI PRO全自動燒錄機(設備圖片)
▼
■ 搭載有8台新開發的程序燒錄器、校驗速度比原有設備快40%。
■ 燒錄器可通過LAN直接連接、方便布線。原程序可通過網口高速下載。
■ 搭載8台8口燒錄座的燒錄器,相互間合理的交互運行實現了生産效率的高速化。
■标配上照式相機,在實現自動生産過程中的圖像補正的同時,可以靈活用于各種數據中心坐标登錄。通過本功能、繁瑣的插槽坐标定位不僅能一鍵完成,由托盤複位而引起的芯片錯位也能在運行中自動校正。
■标配下照式相機,可以更加方便的實現插座坐标自動補正,Tray盤坐标自動登錄,IC/模組二維碼讀取等高階功能。
■ 不需任何特殊工具便可輕松完成機種轉換。
■ 配有大尺寸液晶觸摸屏,大容量AutoTray,MES對應、優越的生産情況日志管理等PH系列所特有的功能。
■ 緊湊合理的設計使得一次具有72顆芯片燒錄能力的裝置也顯得構造緊湊,布局合理。
■ 靈活對應各種平型芯片(TSOP、CSP、QFP、TQFP、μBGA等)。
■ 托盤運載機最大可以裝載JEDEC型托盤20盤。
■ 可選配Tape In/Tape Out,TubeIn/Tube Out,可靈活實現Tray/Tape/Tube之間靈活的轉包裝對應。
■ XYZ1Z2Z3Z4θ5軸高精度伺服步進混合控制、實現高速高精度穩定産品搬運。
■ PPZ采用四頭設計,使搬送效率更高,速度更快。
■ PPZ四軸可以通過治具定位實現插座内同取同放,進一步提高搬送效率。
■ 選配Stamp機構,可滿足Tray/Tape/Tube蓋章打點需求。
程序燒錄器
燒錄器:A8000 (Acroview) 8台
対應芯片:Flash存儲芯片、單片體内部記憶存儲器
編程順序:數據消除(Erase),空白檢查(Blank),程序寫入(Program),校驗(Verity)——可根據不同要求重新編程
外部接口:LAN
處理器
対應類型:TSOP, BGA, QFP, TQFP, SOP等等芯片封裝
對應插槽:開頂式插槽專用
處理能力:MAX 3000(8台*8口時,燒錄時間170S内IC不影響UPH)
芯片搬送:7軸四頭高速P&P伺服步進電動機混合驅動
X-Y 最少分解能力:0.004 mm
複位精度:±0.02 mm
θ軸最少分解能力:0.18°
全自動坐标登錄:可選
托盤裝載機:對應托盤JEDEC 、EIAJ
程序燒錄前 裝載盤數:20盤
程序燒錄良品裝載盤數:20盤
不良品収納數:1盤
标記印刷:标準搭載:市場銷售的顔料墨用印刷機
可選擇搭載:不易退色的半導體專用墨印刷機
多特标記、文字标記 可能
操作系統:FA PC OS: Windows 10
輸入裝置:液晶觸摸屏,鍵盤,讀碼器(選配)
支持網絡:Ethernet
機種轉換時間:10分鍾以下(但不含ROM數據傳送時間)
使用空氣:0.4Mpa - 0.5Mpa 50 l/min
電源:100-220V AC 50/60Hz 15A 約1300VA
裝置大小及重量:(D) 1140, (W)1300, (H)1500 (mm)約1000Kg
以上就是昂科小編給大家帶來的”燒錄機設備“的内容,更多詳細内容可關注昂科技術官網https://www.acroview.com/
